Tubos de nitreto de silício: o que são, por que são resistentes e onde usá-los

O que é um tubo de nitreto de silício e o que o diferencia de outras cerâmicas?

Um tubo de nitreto de silício é um componente cilíndrico oco fabricado a partir de nitreto de silício (Si₃N₄), uma cerâmica estrutural avançada formada pela ligação química de átomos de silício e nitrogênio em uma rede densa e ligada covalentemente. Ao contrário das cerâmicas de óxido, como alumina ou zircônia - que são as cerâmicas técnicas mais amplamente utilizadas - o nitreto de silício é uma cerâmica não-óxido que deriva suas propriedades excepcionais da força e direcionalidade de suas ligações covalentes Si-N, e não da ligação iônica. Essa diferença fundamental na estrutura atômica é o que dá à tubulação de Si₃N₄ sua notável combinação de alta resistência, baixa densidade, excelente resistência ao choque térmico e excelente desempenho em ambientes oxidantes, corrosivos e mecanicamente exigentes simultaneamente.

Em termos práticos, um tubo cerâmico de nitreto de silício é um dos poucos materiais que pode ser colocado em um ambiente de forno a 1.400°C, submetido a resfriamento rápido, imerso em metal fundido e carregado mecanicamente — tudo isso sem fraturar ou degradar significativamente. A maioria dos metais oxidaria ou se espalharia sob essas condições; a maioria das outras cerâmicas quebraria devido ao choque térmico. Esta combinação de propriedades explica por que os tubos de nitreto de silício possuem preços premium e são especificados para aplicações onde os materiais padrão falham consistentemente.

Os tubos de nitreto de silício estão disponíveis comercialmente em uma ampla variedade de tamanhos – desde tubos de laboratório de paredes finas com diâmetro externo de alguns milímetros até grandes tubos de proteção industrial com diâmetro externo superior a 60 mm e comprimento de 1.500 mm. A classe específica, o método de sinterização e as tolerâncias dimensionais necessárias dependem muito da aplicação final, e selecionar a combinação certa dessas variáveis ​​é tão importante quanto a própria escolha do material base.

Principais propriedades físicas e mecânicas da tubulação de nitreto de silício

As vantagens de desempenho de tubos de nitreto de silício em relação aos materiais concorrentes estão enraizados em um conjunto específico de propriedades físicas, mecânicas e térmicas. A compreensão dessas propriedades em termos quantitativos permite que engenheiros e compradores façam comparações informadas e justifiquem decisões de seleção de materiais para as partes interessadas.

A combinação de alta tenacidade à fratura e alta resistência à flexão é particularmente notável. A maioria das cerâmicas troca uma pela outra – um material que é muito duro tende a ser quebradiço e propenso à propagação catastrófica de fissuras. O nitreto de silício alcança ambos porque sua microestrutura de grãos β-Si₃N₄ alongados atua como um compósito reforçado com fibra em microescala, desviando e unindo fissuras em vez de permitir que elas se propaguem diretamente através do material.

Classes e métodos de fabricação de nitreto de silício: qual deles você realmente precisa

Nem todos os tubos de nitreto de silício são fabricados da mesma maneira, e o processo de sinterização usado para densificar o material tem um efeito profundo em sua microestrutura final, densidade, resistência e custo. Compreender as principais classes ajuda você a especificar o tubo certo para sua aplicação, em vez de especificar demais ou subespecificar – ambos os quais têm implicações de custo significativas.

Nitreto de Silício Prensado a Quente (HPSN)

O nitreto de silício prensado a quente é fabricado aplicando simultaneamente alta pressão (normalmente 20–30 MPa) e alta temperatura (1.600–1.800°C) ao pó de nitreto de silício com auxiliares de sinterização como MgO, Al₂O₃ ou Y₂O₃. Este processo conduz à densificação total e produz um material com a maior resistência mecânica e a menor porosidade de qualquer grau de Si₃N₄ – resistências à flexão de 800–1.000 MPa são alcançáveis. Contudo, o processo de prensagem a quente restringe as formas que podem ser produzidas; geometrias simples como placas planas, discos e cilindros curtos são práticas, mas tubos complexos ou de paredes finas são difíceis e caros. HPSN é normalmente usado onde a resistência máxima é o requisito principal e as restrições geométricas são aceitáveis.

Nitreto de silício ligado por reação sinterizado (SRBSN)

O SRBSN é produzido em um processo de dois estágios: primeiro, o pó de silício metálico é formado na forma verde desejada e nitretado a ~1.300°C para convertê-lo em nitreto de silício ligado por reação (RBSN), que mantém sua forma com encolhimento muito baixo. A pré-forma RBSN porosa resultante é então sinterizada em temperatura mais alta com auxiliares de sinterização para fechar a porosidade residual e atingir densidade quase total. Essa rota permite a produção de formatos complexos, incluindo tubos longos e de paredes finas, com excelente precisão dimensional e custos de ferramentas relativamente modestos. Os tubos SRBSN oferecem resistência à flexão de 600–800 MPa e excelente resistência ao choque térmico, tornando-os a escolha mais comum para tubos de proteção de termopares, bainhas de aquecedores de imersão e aplicações em fornos industriais.

Nitreto de silício sinterizado sob pressão de gás (GPSSN)

A sinterização sob pressão de gás utiliza uma atmosfera elevada de nitrogênio (normalmente 1–10 MPa) durante a sinterização em alta temperatura para suprimir a decomposição do nitreto de silício em temperaturas acima de 1.700°C, permitindo temperaturas de densificação mais altas sem a necessidade do equipamento de prensagem usado na prensagem a quente. O resultado é um material totalmente denso com resistência e tenacidade que se aproxima do HPSN, mas com maior liberdade de moldagem. O GPSSN é particularmente valorizado para aplicações que exigem retenção de resistência em temperaturas elevadas – acima de 1.200°C – onde as fases vítreas dos limites dos grãos em outros tipos começam a amolecer. É comumente especificado para aplicações aeroespaciais, de turbinas e industriais exigentes de alto desempenho.

Nitreto de silício ligado por reação (RBSN)

O nitreto de silício ligado por reação sem a etapa de sinterização subsequente produz um material poroso (10–25% de porosidade residual) com menor resistência do que classes totalmente densas – normalmente 150–300 MPa em resistência à flexão. A principal vantagem do RBSN é a precisão dimensional: como a nitretação do silício metálico causa praticamente nenhuma alteração líquida no volume, os componentes RBSN podem ser usinados até dimensões quase finais no estado do silício metálico e depois nitretados quase sem alteração dimensional, eliminando a dispendiosa retificação de diamante pós-sinterização. Os tubos RBSN são usados ​​em aplicações de menor tensão, onde a precisão dimensional ou a geometria interna complexa superam a necessidade de resistência máxima.

Aplicações industriais primárias de tubos de nitreto de silício

Os tubos cerâmicos de nitreto de silício são implantados em uma variedade surpreendentemente ampla de indústrias, cada uma explorando um subconjunto diferente de capacidades do material. Em cada caso, a aplicação envolve condições que rotineiramente destroem ou degradam rapidamente materiais alternativos – e é precisamente por isso que o custo mais elevado da tubulação de Si₃N₄ é justificado.

Tubos de proteção de termopar em fornos de alta temperatura

Uma das aplicações mais estabelecidas para tubos de proteção de nitreto de silício é como bainhas de termopares em fornos industriais operando acima de 1.200°C. Um tubo de proteção do termopar serve como uma barreira física e química entre os fios do sensor do termopar e a atmosfera agressiva do forno — protegendo-os de gases oxidantes, produtos de combustão corrosivos e contato mecânico enquanto conduz o sinal de temperatura com erro mínimo. Os tubos de nitreto de silício se destacam nessa função porque resistem à oxidação de até 1.400°C no ar, têm alta condutividade térmica em relação a outras cerâmicas (o que reduz o atraso térmico entre a parede do tubo e a junção de detecção interna) e podem sobreviver aos repetidos ciclos térmicos que a inicialização e o desligamento do forno impõem sem rachar.

Especificamente em fornos de fusão e retenção de alumínio, os tubos de proteção de termopares de nitreto de silício superam dramaticamente as alternativas de alumina. O alumínio fundido umedece e penetra rapidamente nos tubos de alumina, causando fratura e falha do termopar em semanas. O nitreto de silício não é umedecido pelo alumínio fundido ou pela maioria dos outros metais não ferrosos, permitindo vidas úteis medidas em meses ou anos nas mesmas condições.

Bainhas de aquecimento de imersão em metal fundido e tubos de elevação

Os tubos de imersão de nitreto de silício são amplamente utilizados em operações de fundição sob pressão de alumínio, zinco e magnésio como bainhas para aquecedores elétricos de imersão e como tubos ascendentes em máquinas de fundição sob pressão de baixa pressão. Nessas aplicações, o tubo fica em contato direto e contínuo com metal fundido em temperaturas de 700 a 900°C por longos períodos. O comportamento não umectante do Si₃N₄ no alumínio fundido é a propriedade crítica aqui – evita a infiltração de metal na parede do tubo, eliminando o mecanismo de degradação que destrói materiais concorrentes. A combinação de alta resistência ao choque térmico (essencial para o mergulho inicial no metal fundido), inércia química ao fundido e resistência mecânica sob a pressão hidrostática da coluna de metal fundido torna o nitreto de silício o material preferido para esta aplicação exigente.

Tubos de processo da indústria solar e de semicondutores

Na fabricação de wafers semicondutores e de células solares, os tubos de nitreto de silício são usados como tubos de processo e transportadores de barcos dentro de fornos de difusão, fornos de oxidação e reatores de deposição química de vapor (CVD). Esses ambientes envolvem requisitos de altíssima pureza, atmosferas controladas de gases reativos (HCl, O₂, N₂, H₂) e temperaturas controladas com precisão de até 1.200°C. O nitreto de silício oferece níveis extremamente baixos de contaminação metálica em comparação com tubos de quartzo em temperaturas onde o quartzo começa a desvitrificar e a perder sua integridade estrutural. Os tubos de processo Si₃N₄ também oferecem resistência superior ao choque térmico de ciclos rápidos de purga de gás que são comuns em processos modernos de semicondutores.

Componentes aeroespaciais e de turbinas a gás

A combinação do nitreto de silício de baixa densidade, retenção de resistência em altas temperaturas e excelente resistência à fluência o torna uma cerâmica estrutural atraente para aplicações aeroespaciais. Tubos e componentes tubulares de Si₃N₄ foram investigados e implementados em insertos de revestimento de combustão de turbinas a gás, tubos de trocadores de calor para recuperadores de alta eficiência e componentes de bicos onde a redução de peso em temperaturas operacionais elevadas proporciona benefícios de desempenho e eficiência de combustível que nenhuma liga metálica pode igualar. O desafio na adoção aeroespacial não é o desempenho do material, mas a demonstração e certificação de confiabilidade – os componentes cerâmicos exigem extensas metodologias de projeto probabilístico para levar em conta sua inerente sensibilidade a falhas.

Processamento Químico e Manuseio de Fluidos Corrosivos

Os tubos cerâmicos de nitreto de silício são usados ​​como tubos de reação, tubos trocadores de calor e tubos de fluxo em ambientes de processamento químico envolvendo ácidos fortes (exceto ácido fluorídrico), álcalis em temperaturas moderadas e compostos orgânicos agressivos que corroeriam alternativas metálicas. O Si₃N₄ é resistente à maioria dos ácidos minerais à temperatura ambiente e mantém boa resistência química em temperaturas elevadas, onde as opções metálicas são degradadas pela corrosão a uma taxa economicamente inaceitável. Na produção de especialidades químicas, farmacêuticas e químicas eletrônicas, onde a contaminação metálica do fluxo do processo é inaceitável, os tubos de nitreto de silício fornecem inércia química e robustez mecânica para funcionar como componentes estruturais do processo.

Tubo de nitreto de silício versus outros tubos cerâmicos de alto desempenho

Os engenheiros que selecionam um tubo cerâmico para uma aplicação exigente normalmente escolhem entre nitreto de silício e um ou mais materiais cerâmicos avançados concorrentes. A escolha certa depende da combinação específica de propriedades que sua aplicação exige. A comparação a seguir cobre as alternativas mais comumente avaliadas.

Os tubos de carboneto de silício são o concorrente mais próximo do nitreto de silício em aplicações estruturais de alta temperatura. O SiC oferece maior condutividade térmica e desempenho ligeiramente melhor acima de 1.400°C em atmosferas inertes, mas sua menor tenacidade à fratura o torna mais suscetível a falhas catastróficas por impacto mecânico ou eventos severos de choque térmico. Para aplicações onde tanto choque térmico quanto carga mecânica estão presentes — como proteção de termopares em ambientes de fundição — o Si₃N₄ é geralmente a escolha mais segura, apesar do teto de temperatura mais alta do SiC.

Como especificar um tubo de nitreto de silício: dimensões, tolerâncias e acabamento superficial

Encomendar um tubo cerâmico de nitreto de silício requer especificações mais precisas do que encomendar um tubo padrão de metal ou plástico. Como o Si₃N₄ é um material frágil usinado por retificação de diamante após a sinterização, as tolerâncias dimensionais e o acabamento superficial têm um impacto direto no custo e na confiabilidade do componente em serviço. Saber o que especificar — e qual nível de precisão você realmente precisa — ajuda a controlar os custos sem comprometer o desempenho.

• Diâmetro externo (OD) e diâmetro interno (ID): Os tubos comerciais padrão de nitreto de silício estão disponíveis em diâmetros externos que variam de aproximadamente 6 mm a 60 mm, com espessuras de parede de 2 mm a 10 mm. Dimensões personalizadas são fabricadas mediante solicitação. Especifique o diâmetro externo e o diâmetro interno separadamente em vez do diâmetro externo e da espessura da parede para evitar ambiguidade e indique se a tolerância se aplica à dimensão sinterizada ou a uma dimensão retificada. Tolerâncias de retificação de ±0,05–0,1 mm são típicas para aplicações de precisão; as tolerâncias conforme sinterizado são consideravelmente mais amplas (±0,5–1,0 mm dependendo da classe e do tamanho).
• Comprimento: Os tubos de nitreto de silício sinterizados estão disponíveis em comprimentos padrão de até aproximadamente 1.500 mm para classes SRBSN. Especifique o comprimento nominal e a tolerância aceitável — normalmente ±1–2 mm para tubos cortados no comprimento certo, ou mais apertado se o tubo precisar encostar em um batente em uma montagem.
• Retidão: Tubos longos de nitreto de silício (acima de 300–400 mm) podem apresentar leve curvatura devido ao processo de sinterização. Especifique um desvio máximo de retilineidade — normalmente 0,5 mm por 300 mm de comprimento para classe padrão ou 0,2 mm por 300 mm para aplicações de precisão. A retilineidade é particularmente importante para tubos de proteção de termopares, onde o fio do sensor deve passar por todo o comprimento do furo sem emperrar.
• Acabamento superficial (Ra): As superfícies sinterizadas têm uma rugosidade de aproximadamente Ra 1,5–3,0 μm. As superfícies retificadas podem ser especificadas para Ra 0,4–0,8 μm para aplicações de engenharia geral ou Ra 0,1–0,2 μm para superfícies de precisão ou vedação. Acabamentos superficiais mais finos aumentam significativamente o custo devido a passagens de retificação adicionais e são necessários apenas quando a superfície do tubo forma uma vedação, um contato deslizante ou é inspecionada opticamente em busca de defeitos.

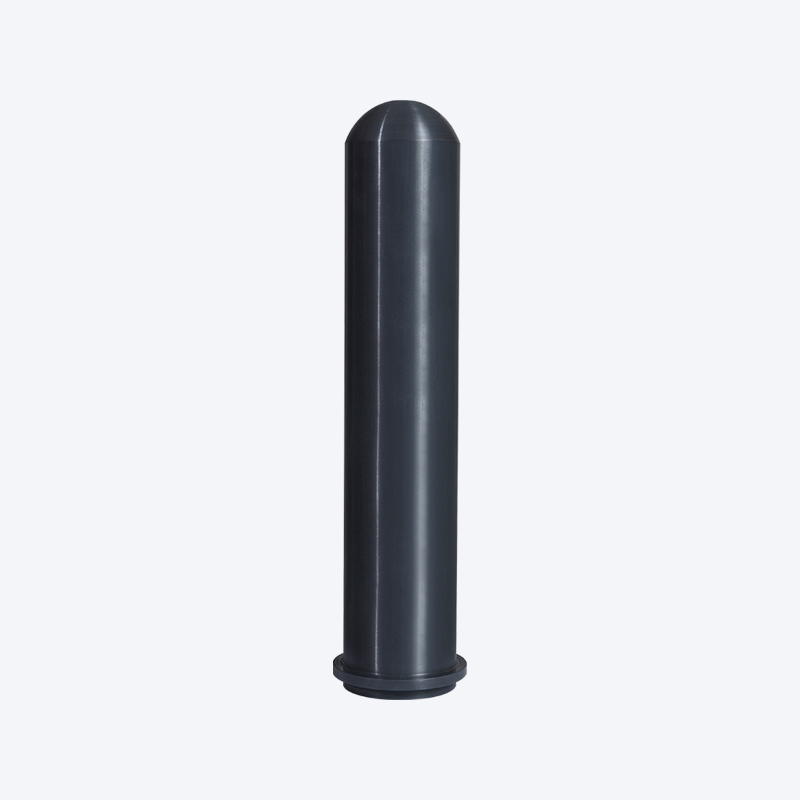

• Geometria final: Especifique se as extremidades dos tubos devem ser abertas, fechadas (cúpulas ou com fundo plano) ou chanfradas. Os tubos de proteção de extremidade fechada — a configuração mais comum para bainhas de termopar — exigem que a extremidade fechada seja especificada com uma espessura de parede mínima e um raio de canto interno máximo para evitar concentração de tensão. É altamente recomendável chanfrar ou arredondar as extremidades abertas para evitar lascas durante o manuseio e a instalação.
• Densidade e porosidade: Para aplicações críticas, especifique a densidade mínima (normalmente ≥3,1 g/cm³ para SRBSN, ≥3,2 g/cm³ para GPSSN) e solicite um certificado de conformidade com os valores de densidade medidos. A porosidade acima dos níveis aceitáveis ​​cria caminhos preferenciais para oxidação, corrosão e infiltração de metal fundido que encurtarão a vida útil.

Considerações sobre manuseio, instalação e vida útil

Mesmo o melhor tubo de nitreto de silício terá um desempenho inferior ou falhará prematuramente se for manuseado, instalado ou operado incorretamente. A cerâmica é implacável com as práticas que os componentes metálicos toleram rotineiramente – compreender seus requisitos específicos de manuseio é essencial para obter o valor total do investimento.

Manuseio e Armazenamento

Os tubos de nitreto de silício devem ser manuseados com luvas limpas de algodão ou nitrilo para evitar a contaminação das superfícies de precisão. Nunca use ferramentas de metal para forçar um tubo para dentro ou para fora de uma conexão – a carga mecânica pontual contra uma superfície cerâmica pode iniciar rachaduras superficiais que se propagam sob tensão térmica ou mecânica em serviço. Armazene os tubos verticalmente em racks acolchoados ou horizontalmente em suportes macios para evitar arqueamento ou danos por contato. Inspecione cada tubo sob boa iluminação em busca de lascas, rachaduras ou defeitos de superfície antes da instalação - qualquer rachadura visível ou lasca nas bordas é motivo de rejeição, pois as rachaduras na cerâmica crescem progressivamente sob carga cíclica.

Melhores práticas de instalação

Ao instalar um tubo de nitreto de silício em um invólucro metálico, suporte ou suporte refratário, sempre forneça uma camada intermediária compatível — normalmente uma luva de fibra cerâmica, material de vedação para alta temperatura ou fita flexível de grafite — entre a cerâmica e qualquer superfície de contato de metal rígido. A fixação rígida direta de metal com cerâmica cria concentrações de tensão que fraturam a cerâmica mesmo com forças de fixação modestas. Permitir uma folga diferencial de expansão térmica entre o tubo de Si₃N₄ e qualquer estrutura metálica circundante; o nitreto de silício se expande a aproximadamente 3 × 10⁻⁶ /°C enquanto o aço se expande a 12 × 10⁻⁶ /°C - quatro vezes mais rápido - então um tubo instalado com um ajuste confortável à temperatura ambiente estará em compressão do aço conforme a temperatura aumenta.

Ciclismo térmico e taxas de rampa

Apesar da excelente resistência ao choque térmico do nitreto de silício em relação a outras cerâmicas, mudanças extremamente rápidas de temperatura ainda geram tensões térmicas internas. Para aplicações que envolvem aquecimento e resfriamento controlados de fornos — como fornos tubulares de laboratório ou tubos de difusão de semicondutores — limite as taxas de rampa a 5–10°C por minuto para tubos com espessuras de parede acima de 5 mm. Para operações de inserção e extração em fornos em ambientes de fundição onde a rápida imersão em metal fundido é inevitável, pré-aqueça o tubo a pelo menos 200–300°C antes da imersão para reduzir o gradiente térmico inicial. Esta prática única pode prolongar a vida útil do tubo em 50% ou mais em aplicações de metal fundido.

Monitoramento e Indicadores de Fim de Vida

Os tubos de proteção de nitreto de silício em serviço contínuo em alta temperatura devem ser inspecionados em intervalos regulares — normalmente durante o tempo de inatividade programado da produção. Os indicadores de que um tubo está se aproximando do fim da vida útil incluem oxidação visível da superfície ou descoloração além da faixa esperada, alterações dimensionais na extremidade quente (indicando perda ou fluência localizada de material), perda de estanqueidade ao gás (detectável por testes de pressão em tubos de extremidade fechada), alterações audíveis na resposta acústica quando batido (um anel opaco em vez de transparente sugere rachadura interna) e qualquer rachadura ou lasca visível na superfície externa. Substitua os tubos proativamente com base nos resultados da inspeção, em vez de esperar por falhas em serviço, o que corre o risco de contaminação do produto, perda de termopares e danos ao equipamento.

Fornecimento de tubos de nitreto de silício: o que procurar em um fornecedor

O mercado global de tubos cerâmicos de nitreto de silício inclui uma ampla gama de fornecedores — desde os principais fabricantes de cerâmica avançada com capacidade total de fabricação interna até distribuidores que compram de produtores terceirizados. A qualidade, consistência e confiabilidade dos tubos de Si₃N₄ variam significativamente entre fornecedores, e as consequências de receber material abaixo do padrão em uma aplicação crítica podem ser graves. Os critérios a seguir ajudam a identificar um fornecedor capaz de fornecer produtos consistentes e adequados à aplicação.

• Fabricação interna vs. revenda: Os fornecedores que fabricam seus próprios tubos de Si₃N₄ têm controle direto sobre a seleção do pó, condições de sinterização e testes de qualidade. Essa rastreabilidade é importante quando você precisa de consistência entre lotes e tem o direito de auditar a qualidade da fabricação. Os distribuidores podem oferecer preços competitivos, mas normalmente têm menos transparência no processo de fabricação e podem trocar de fonte entre pedidos.
• Certificação de qualidade e documentação de teste: Fornecedores respeitáveis fornecem um certificado de conformidade com cada remessa informando a densidade medida, o processo de sinterização utilizado e os resultados da inspeção dimensional. Para aplicações críticas, solicite dados de testes de propriedades de materiais de terceiros – resistência à flexão, condutividade térmica e composição química – de um laboratório de testes credenciado, em vez de confiar apenas em dados gerados pelo fornecedor.
• Capacidade de fabricação personalizada: Se a sua aplicação exigir dimensões fora do padrão, extremidades fechadas, recursos usinados ou acabamentos de superfície específicos, confirme se o fornecedor possui capacidade interna de retificação e usinagem de diamante para produzir esses recursos. Muitos distribuidores só podem fornecer tamanhos catalogados padrão.
• Suporte de engenharia de aplicação: Os melhores fornecedores de tubos de nitreto de silício oferecem suporte técnico para ajudá-lo a selecionar o tipo certo e especificar as dimensões corretamente para sua aplicação. Isto é particularmente valioso se você estiver fazendo a transição de um material cerâmico ou metal diferente para Si₃N₄ pela primeira vez e precisar de orientação sobre projeto de instalação, procedimentos de ciclagem térmica e vida útil esperada.
• Quantidades mínimas de pedido e prazos de entrega: Os tubos de nitreto de silício não são itens básicos. Tamanhos padrão podem estar disponíveis em estoque para entrega rápida, mas dimensões personalizadas normalmente exigem um prazo de entrega de 4 a 12 semanas para fabricação. Esclareça as quantidades mínimas de pedidos antes de fazer o orçamento - alguns fabricantes exigem pedidos mínimos de 10 a 20 peças para itens fora do padrão, o que afeta o planejamento de estoque e fluxo de caixa para usuários de menor volume.
